[내일배움캠프] 모니터링 시스템

목차

🧩 모니터링

모니터링은 시스템의 성능, 안정성 및 가용성을 실시간으로 관찰하고 측정하는 과정이다. 모니터링 도구를 사용해 시스템의 상태를 추적하고, 문제를 감지하고, 성능을 최적화하며, 장애 발생 시 빠르게 대응할 수 있다.



모니터링을 통해 시스템의 가용성을 보장하여 비즈니스 운영의 연속성을 유지하고 사용자 만족도를 높일 수 있다.

모니터링 범위

서버 모니터링	CPU, 메모리, 디스크 사용량, 네트워크 트래픽
애플리케이션 모니터링	애플리케이션의 상태, 성능, 로그
네트워크 모니터링	네트워크 트래픽, 대역폭 사용량, 네트워크 지연
데이터베이스 모니터링	쿼리 성능, 연결 수, 데이터베이스 사용량
보안 모니터링	보안 이벤트, 침입 시도, 취약점

🧩 Spring Boot Actuator

Spring Boot Actuator는 Spring Boot 애플리케이션의 상태와 성능을 모니터링하고 관리할 수 있도록 다양한 엔드포인트를 제공하는 기능이다.

• Actuator 엔드포인트

/actuator/health	애플리케이션 상태 확인
/actuator/metrics	애플리케이션의 메트릭 정보 제공
/actuator/loggers	로깅 설정 조회 및 변경
/actuator/env	환경 변수 및 설정 정보 확인
/actuator/beans	애플리케이션 컨텍스트에 있는 Bean 목록 확인
/actuator/threaddump	스레드 덤프 확인
/actuator/httptrace	최근 HTTP 요청 및 응답 추적

• Actuator 엔드 포인트 설정

never	헬스 체크 상세 정보를 표시하지 X
always	모든 사용자에게 헬스 체크 상세 정보를 항상 표시
when_authorized	인증된 사용자에게만 헬스 체크 상세 정보 표시

spring.application.name=sample

server.port=8080

#모든 엔드포인트 노출 설정
management.endpoints.web.exposure.include=*

#헬스 체크 엔드포인트 상세 정보 표시 설정
management.endpoint.health.show-details=always

• 보안
  • 개발 및 테스트 환경: 편의성을 위해 모든 엔드포인트를 노출해도 무방
  • 운영 환경: 필요한 엔드포인트만 노출, when_authorized 옵션 사용
• 엔드포인트 보호

# 애플리케이션의 기본 포트를 8080으로 설정
server.port=8080

# Actuator 엔드포인트를 19090 포트에서 서비스하도록 설정
management.server.port=19090

@Configuration
@EnableWebSecurity
public class SecurityConfig extends WebSecurityConfigurerAdapter {
    @Override
    protected void configure(HttpSecurity http) throws Exception {
        http.authorizeRequests()
            .antMatchers("/actuator/**").authenticated()
            .and()
            .httpBasic();
    }
}

Spring Boot Actuator 실습

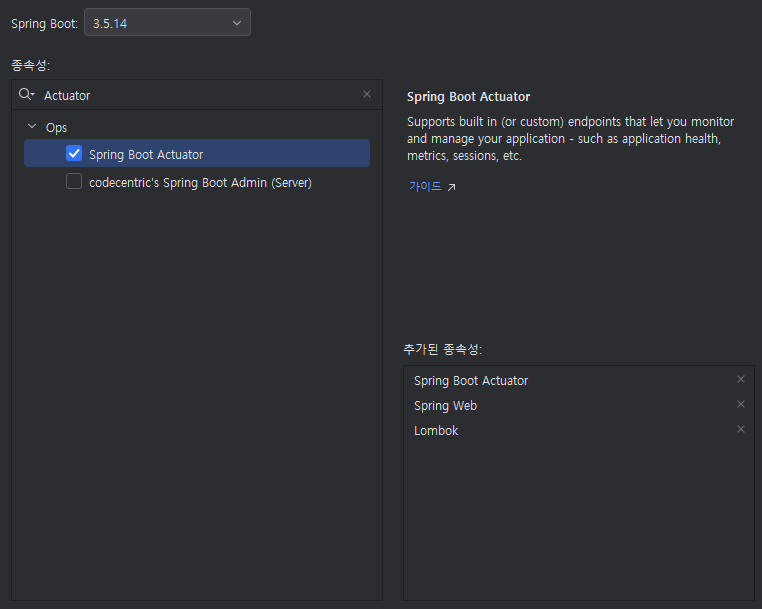

• 프로젝트 생성

• application.properties

spring.application.name=monitor-demo
server.port=18080

management.endpoints.web.exposure.include=*
management.endpoint.health.show-details=always

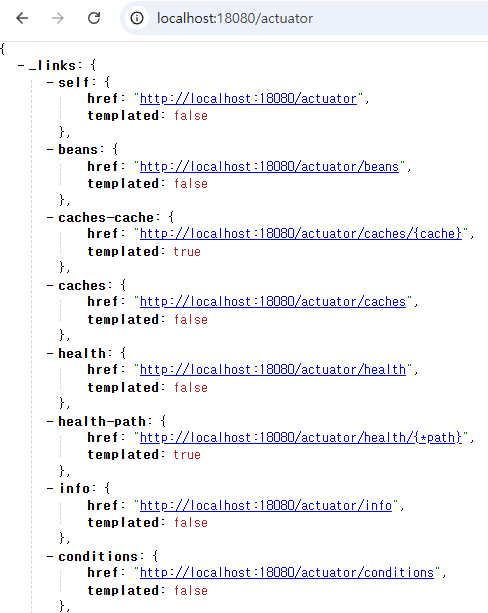

• localhost:18080/actuator에 접속

🧩 Prometheus

Prometheus는 시계열 DB*를 사용해 메트릭 데이터를 수집하고 쿼리 및 시각화를 통해 시스템 상태를 모니터링할 수 있는 오픈소스 시스템 모이터링 및 경고 도구다.
* 시계열 DB: 시간에 따라 변하는 데이터를 변하는 DB

주요 구성 요소

Prometheus 서버	메트릭 데이터를 수집하고 저장하는 핵심 컴포넌트
Exporter	특정 애플리케이션이나 시스템의 메트릭 데이터를 Prometheus가 이해할 수 있는 형식으로 변환해주는 도구
Pushgateway	짧은 수명의 작업(job)에서 메트릭을 수집하여 Prometheus 서버에 푸시(push)함
Alertmanager	경고(alert) 처리 및 알림 (이메일, 슬랙 등)
Grafana	Prometheus 데이터를 시각화하기 위해 자주 사용되는 대시보드 도구

실습

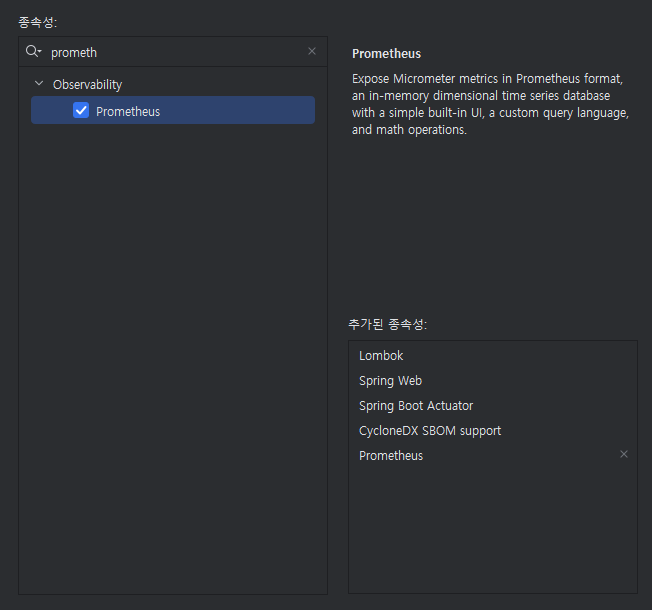

• Prometheus 의존성 추가

• application.properties 수정

management.endpoint.prometheus.access=unrestricted

• localhost:18080/actuator/prometheus 접속

• prometheus.yml 생성

global:
  scrape_interval: 15s

scrape_configs:
  - job_name: 'spring-boot'
    metrics_path: '/actuator/prometheus'
    static_configs:
      - targets: ['host.docker.internal:18080']

• Docker 실행

docker run -d --name=prometheus -p 9090:9090 -v "...\prometheus.yml:/etc/prometheus/prometheus.yml" prom/prometheus

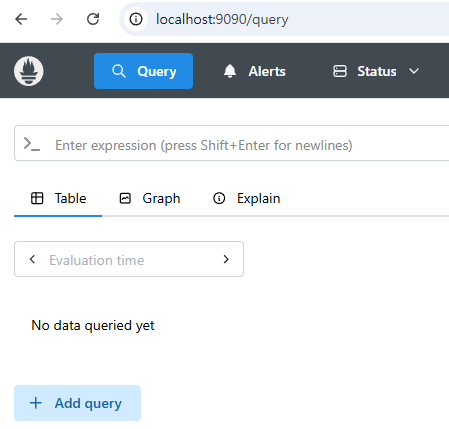

• localhost:9090/ 접속

🧩 Grafana

Grafana는 다양한 데이터 소스를 지원해서 데이터를 시각화하고 분석할 수 있도록 돕는 오픈소스 데이터 시각화 및 모니터링 도구다.

• 주요 기능: 대시보드 생성, 다양한 데이터 소스 지원, 알림 기능, 플러그인 지원, 사용자 관리

Grafana 실습

• Docker로 Grafana 컨테이너 실행

docker run -d --name=grafana -p 3000:3000 grafana/grafana

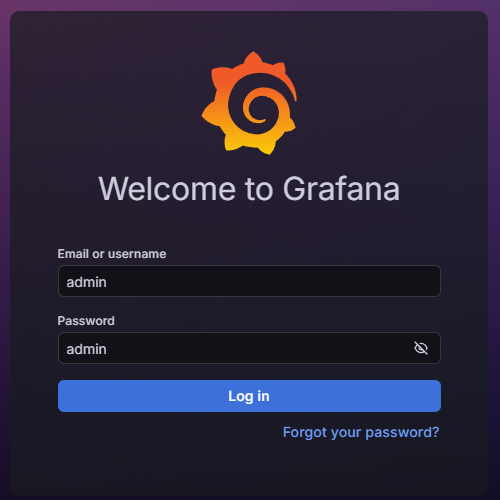

• localhost:3000에 접속해 로그인 진행

• Connections - Data sources - Prometheus 선택

• 상단 검색창에 'Import Dashboard' 입력

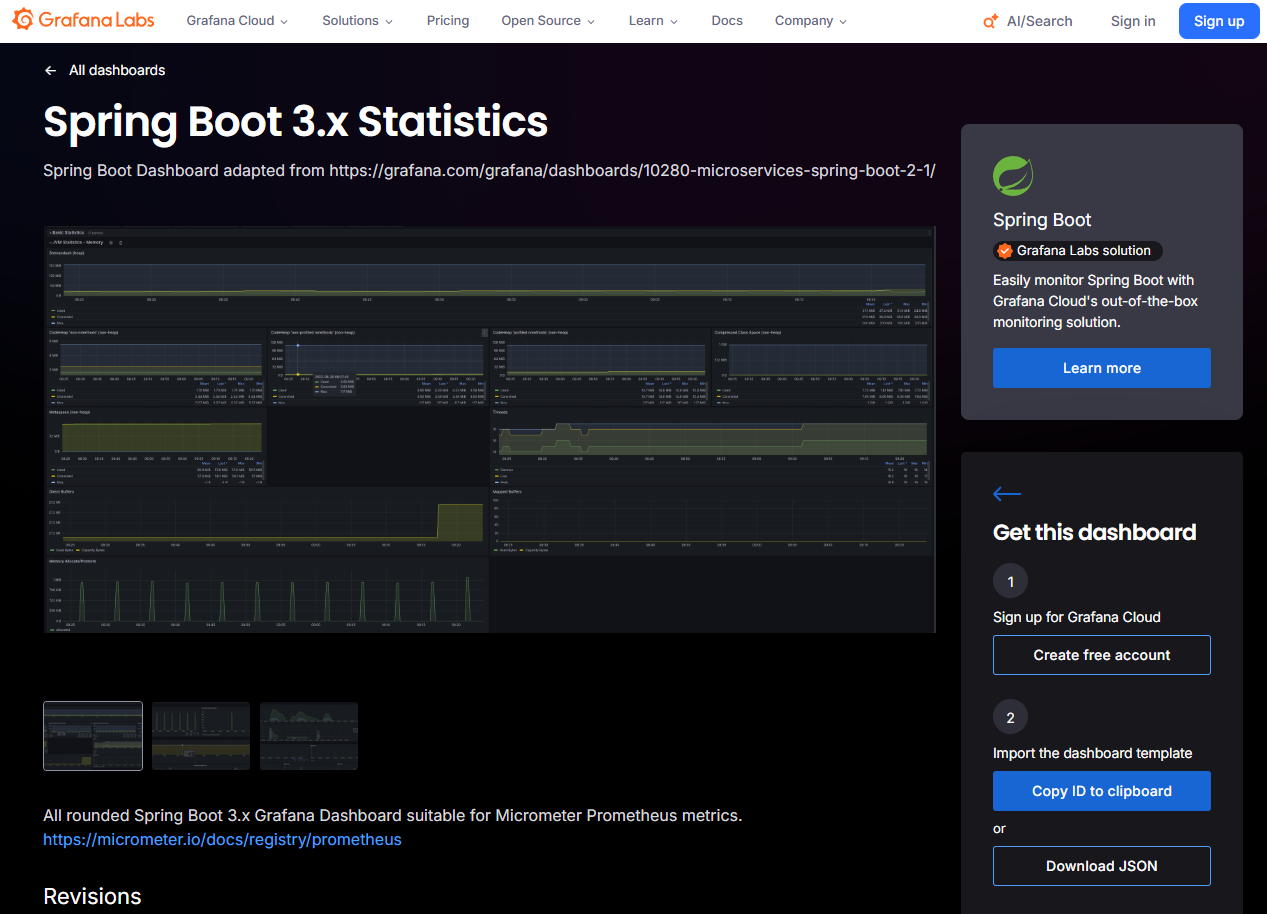

• grafana.com/dashboards 에서 마음에 드는 대시보드 레이아웃 선택
• Copy ID to clipboard 클릭 후 Import Dashboard 페이지로 돌아와 ID 붙여넣고 Load

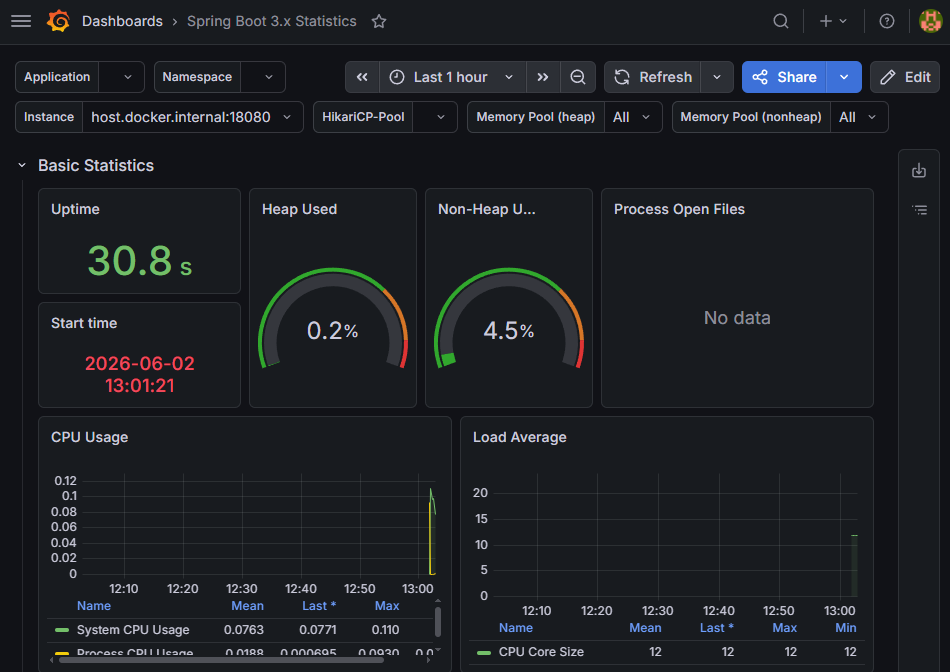

• PROMETHEUS 지정 후 Import

Slack과 연동하기

• https://api.slack.com/apps 에 접속 후 Create an App - From scratch 클릭

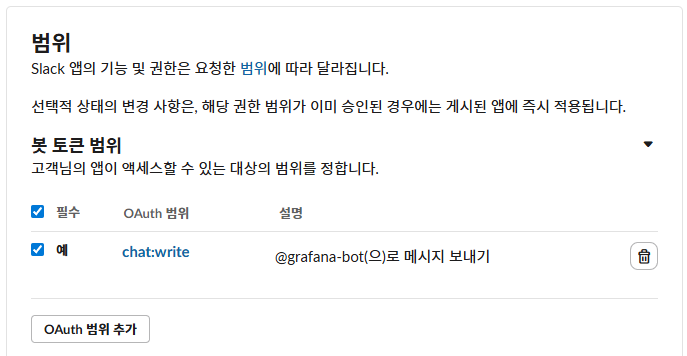

• OAuth & Permissions - 범위 - 봇 토큰 범위 - OAuth 범위 추가 → "chat:write" 추가

• OAuth Tokens - Install to Workspace → 허용 클릭

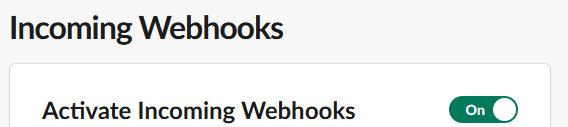

• Incoming Webhooks - Activate Incoming Webhooks → ON으로 설정

• Add New Webhook to Workspace 버튼 클릭 후 웹후크를 위한 채널 설정

• Slack 채널에 @grafana-bot 추가하기

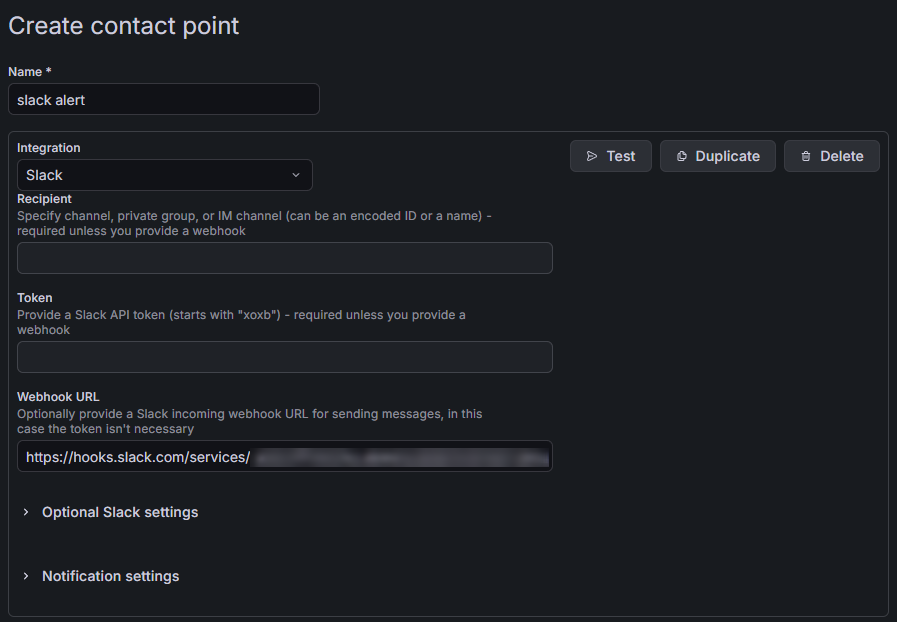

• Grafana 웹 UI에서 Alerting - Notification configuration - Contact points → New contant point 클릭

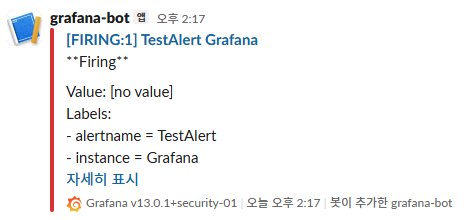

• Test 버튼을 눌러 Slack 채널에 알람이 오는지 테스트

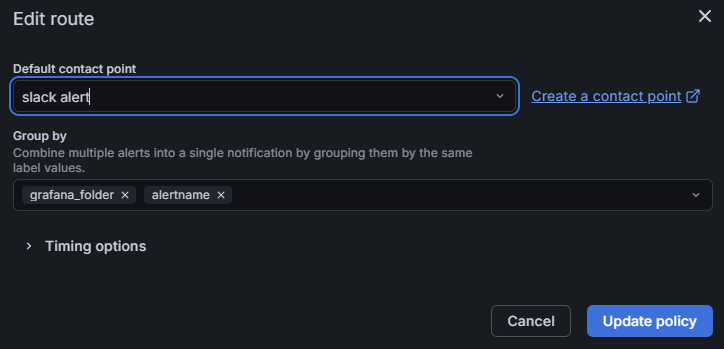

• Alerting - Notification configuration - Notification policies → Default policy 수정

Grafana Alert 규칙 생성하기

Spring Boot Application이 종료되면 슬랙으로 알림이 오도록 해 보자.

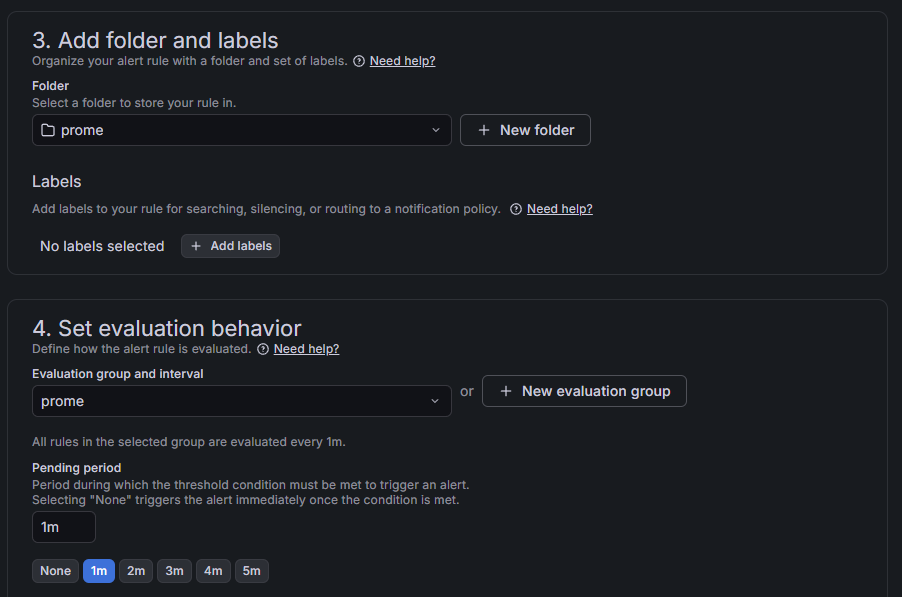

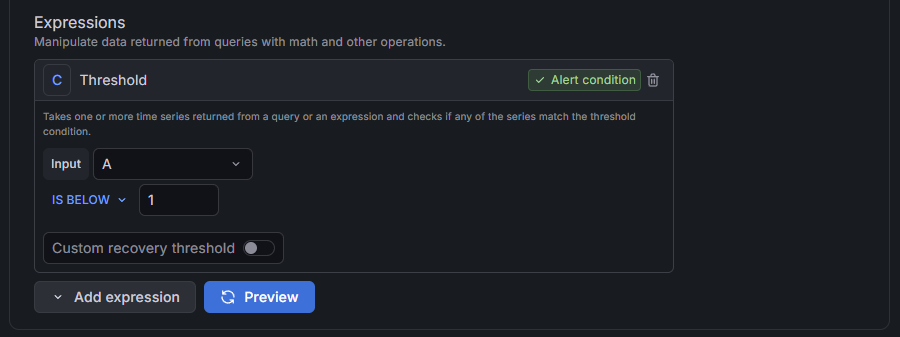

• Alerting - Alert rules → New alert rule 클릭

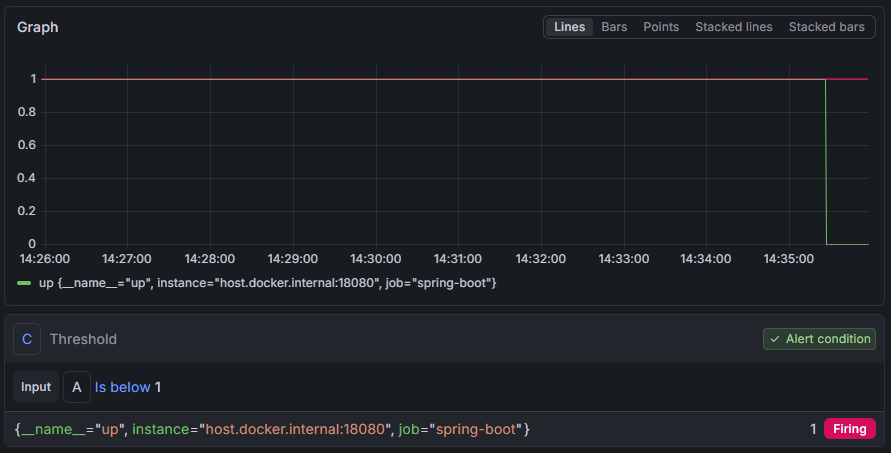

• Spring Boot Application 종료 후 1분 대기

종료 후 2분 정도 후에 알림이 왔다.

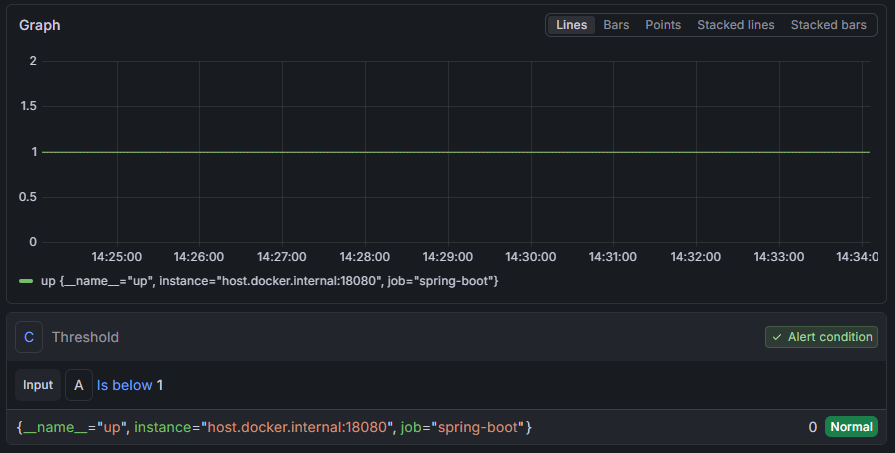

• Spring Boot Application을 다시 실행 한 후 대기

실행 후 4분 뒤에 알림이 도착했다.

💡 실무에서는 신입 개발자가 Grafana를 설정할 필요 없이 이미 세팅이 되어 있을 가능성이 매우 크다. 개발한 앱이 Prometheus와 잘 연동되는지 확인할 수만 있다면 될 것이다. 그럼에도 불구하고 실제로 Grafana를 세팅해야 할 때는 보안까지 엄격하게 고려하면서 세팅해야 한다.

🧩 Loki

Loki는 Prometetheus의 메트릭 수집 방식과 유사하게 로그 데이터를 수집하고 쿼리할 수 있도록 설계된 로그 집계 시스템이다.

loki-logback-appender는 별도의 Promtail 설정 없이도 로그를 Loki로 전송할 수 있는 라이브러리다.

• build.gradle 수정

implementation 'com.github.loki4j:loki-logback-appender:1.5.1'

• SampleController 생성

@RestController
public class SampleController {

    private static final Logger logger = LoggerFactory.getLogger(SampleController.class);

    @GetMapping("/")
    public String hello(HttpServletResponse response) throws IOException {
        logger.info("Attempted access to / endpoint resulted in 403 Forbidden");
        response.sendError(HttpServletResponse.SC_FORBIDDEN, "Access Denied");
        return null;
    }
}

• /resources/logback.xml 생성

<configuration>
    <appender name="LOKI" class="com.github.loki4j.logback.Loki4jAppender">
        <http>
            <url>http://localhost:3100/loki/api/v1/push</url>
        </http>
        <format>
            <label>
                <pattern>app=my-app,host=${HOSTNAME}</pattern>
            </label>
            <message class="com.github.loki4j.logback.JsonLayout" />
        </format>
    </appender>

    <root level="DEBUG">
    <appender-ref ref="LOKI" />
    </root>
</configuration>

• loki-config.yml 생성 (참고)

auth_enabled: false

server:
  http_listen_port: 3100
  grpc_listen_port: 9096

common:
  instance_addr: 127.0.0.1
  path_prefix: /tmp/loki
  storage:
    filesystem:
      chunks_directory: /tmp/loki/chunks
      rules_directory: /tmp/loki/rules
  replication_factor: 1
  ring:
    kvstore:
      store: inmemory

query_range:
  results_cache:
    cache:
      embedded_cache:
        enabled: true
        max_size_mb: 100

schema_config:
  configs:
    - from: 2020-10-24
      store: tsdb
      object_store: filesystem
      schema: v13
      index:
        prefix: index_
        period: 24h

ruler:
  alertmanager_url: http://localhost:9093

• Docker 컨테이너 실행

docker run --name loki -d -v "...:/mnt/config" -p 3100:3100 grafana/loki:3.0.0 --config.file=/mnt/config/loki-config.yml

• localhost:3100/ready 접속

조금 기다리면 ready로 바뀐다.

• localhost:18080/ 접속

403 에러가 떴다.

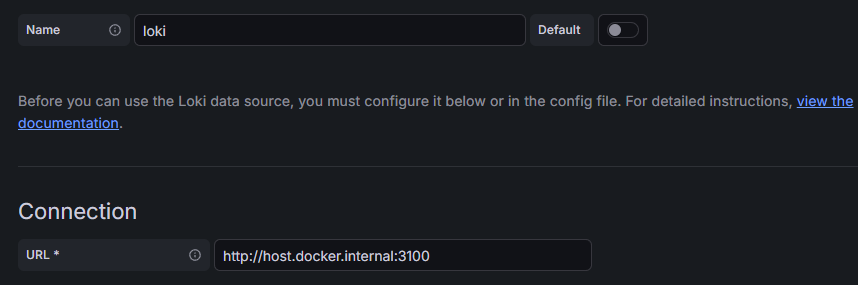

• Grafana 웹 UI에서 Connections - Data sources → Add new datasource - Loki 클릭

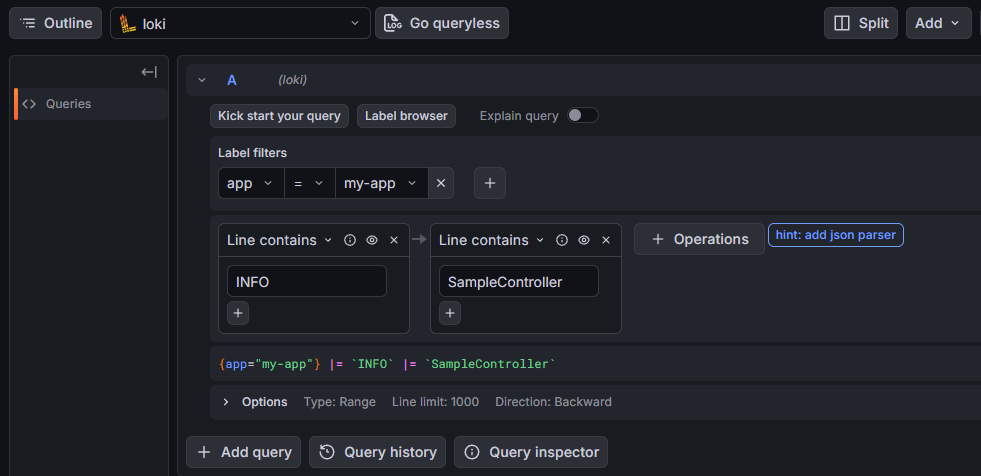

• Explore → 쿼리 설정 후 Run Query 클릭
